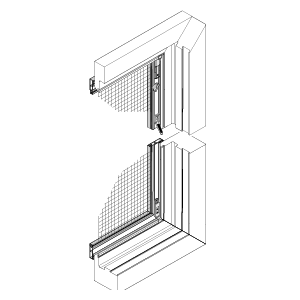

SE/10-1 Spannrahmen für Fenster und Türen

Preisgestaltung:
Spannrahmen Preisgruppe 3

Einsatzvorteile:
  • X-Maß für bündige Regenschiene
  • geringer Montageaufwand dank Federeinhängewinkel
  • breites Profil mit maximalem Überstand
  • umlaufende Bürstenabdichtungen zum Blendrahmen

Lieferumfang (Standard)
PVC-Klappgriff, grau
Bürste (umlaufend) = 5 mm, grau

Bestellmaße:
  • Breite = Lichtes Breitenmaß + 40 mm
  • Höhe = Lichtes Höhenmaß + 22 mm + X-Maß (inkl. 20 mm)
  • X-Maß = Oberkante Regenschiene bis Unterkante Profil
  • Z-Maß = Rahmenüberschlagstiefe
    (in 1 mm Abstufung von 2-35 mm lieferbar)
Einbautiefe Breite Höhe
13 mm300 - 1600 mm300 - 2300 mm
Flächenbündig Flächenversetzt Halbflächenversetzt
FlächenbündigFlächenversetztHalbflächenversetzt
Einhängen gerader Falz schräger Falz
Einhängengerader Falzschräger Falz
abgerundeter Falz (Softline) Regenschiene bündig
abgerundeter Falz
(Softline)		Regenschiene
bündig
