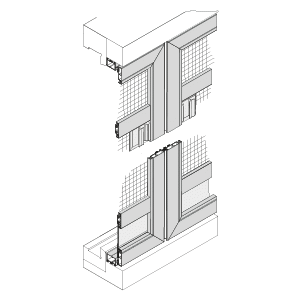

DT/4-5D Drehrahmen für Türen

Preisgestaltung:
Drehrahmen für Türen Preisgruppe 3

Einsatzvorteile:
  • für große Öffnungen
  • starker Einbaurahmen zur Montage im Mauerwerk
  • Rollladenstopper oder Wetterschenkel bis 22 mm Überstand

Hinweis
  • zweiflügelige Tür

Lieferumfang (Standard)
flächenbündige Griffsprosse in Rahmenfarbe
Bürste (umlaufend) = 5 mm, grau
Bürste (mittig) = 8 mm, grau

Bestellmaße bei Nischenmontage:
  • Breite = Lichtes Breitenmaß - 2 mm
  • Höhe = Lichtes Höhenmaß - 2 mm
  • G-Maß = Gehflügel, nur bei asymmetrischen Anlagen angeben
    Standard: die Türflügel sind symmetrisch geteilt


Einbautiefe Breite Höhe
36 mm800 - 2600 mm550 - 2400 mm
Flächenbündig Flächenversetzt Halbflächenversetzt
FlächenbündigFlächenversetztHalbflächenversetzt
Schrauben und Bohren gerader Falz schräger Falz
Schrauben
und Bohren		gerader Falzschräger Falz
Wetterschenkel überstehend Montage vor Rollladen Einbaurahmen vierseitig
Wetterschenkel überstehendMontage vor
Rollladen		Einbaurahmen
vierseitig
